2022'DE COB MİNİ/MİKRO LED EKRAN TEKNOLOJİSİ GELİŞTİRİLMESİ

Bildiğimiz gibi, COB (Chip-on-board) ekran, süper yüksek kontrast, daha yüksek parlaklık ve daha geniş bir renk gamı avantajlarına sahiptir.

Küçük aralıktan mikro aralıklı ekrana doğru geliştirme sürecinde, orijinal SMD paketi daha küçük nokta aralığı sınırlamasını aşmakta zorlanmıştır ve daha yüksek güvenilirlik ve koruma sağlamak da zordur. Mikro aralıklı ekran, piksel aralığı P1.0mm'den küçük olan mikro aralıklı ekranın geliştirilmesini desteklemek için COB teknolojisi gerektirir.

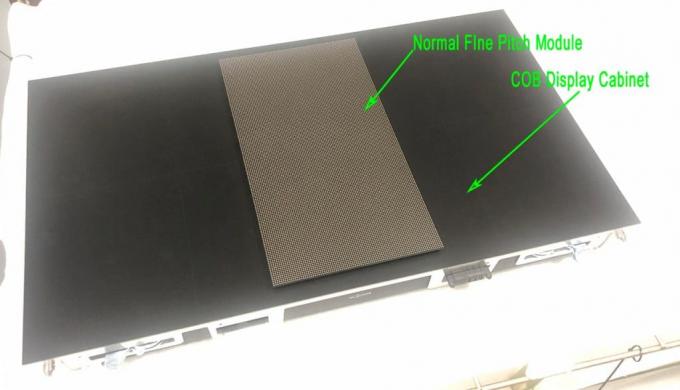

COB ekran, normal SMD teknolojili ekrana kıyasla daha kısa bir ısı dağılım yoluna sahip olan ve ısı iletimine daha elverişli olan flip-chip paketleme sürecini benimser.

COB yüzey işleme teknolojisi ve çip karıştırma teknolojisinin sürekli olgunlaşmasıyla, 100 mikrondan küçük flip-chip çipler kullanan LED ekran ürünleri gelecekte daha umut verici ekran ürünleri olacaktır.

P0.9 COB Mini/Mikro LED Ekran, seri üretimi yapılan olgun bir üründür

2019'da, P0.9'un altındaki ekranların seri üretim kapasitesi hala nispeten sınırlıdır. Bir yandan, pazar talebi nispeten sınırlıdır ve endüstriyel zincirin destekleme kapasitesi de yetersizdir.

2021 yılına gelindiğinde, paketleme teknolojisindeki ilerlemeler, verimliliğin artması ve LED çip maliyetlerinin hızla düşmesi vb. ile birlikte, P1.0'ın altındaki ürünlere olan talep giderek popüler bir pazar haline gelecek ve Mini LED ürünleri de üst düzey pazardan orta-üst düzey pazara, profesyonel ekrandan ticari ekrana ve ardından sivil alana nüfuz edecek ve adım adım değişecektir.

2022'ye gelindiğinde, paketleme formu açısından, COB, dört-bir-arada veya iki-bir-arada olsun, P0.9mm diyot cihazlarının tedariki için bir sorun değildir ve hem üretim kapasitesi hem de verim garanti edilebilir.

Ancak, fiyat faktörleri nedeniyle, mevcut küçük aralıklı pazardan, P0.9 ürün pazarı hala hükümetin veya büyük devlet kuruluşlarının bazı konferansları, komuta ve izleme odası projelerinde yoğunlaşmıştır ve P1.2-P1.5 hala küçük aralıklı pazarın ana akımını oluşturmaktadır.

Ancak bu durum iyileşiyor ve P0.9 Mini doğrudan ekran ürünlerinin uygulama senaryoları sürekli genişliyor.

P0.7 civarındaki aralıklı LED ekran, gelecek neslin ana akımı haline gelecektir.

P0.7mm, 100-200 inç ekran için 4K çözünürlük elde edebilir

100-200 inç arasındaki boyut, küçük aralıklı ekranlar için yeni ve büyük bir potansiyel uygulama pazarıdır.

Çünkü 200 inçin üzerindeki pazar zaten geleneksel P1.2~2.5mm küçük aralıklı LED ekranlar tarafından işgal edilmiştir ve biraz daha küçük boyutlar esas olarak 98 inçlik LCD TV ürünleridir, mevcut minimum fiyat 3.000 USD'den azdır ve ekran efekti de nispeten iyidir. İnce aralıklı LED ekran, 98 inçlik pazarda LCD ile rekabet etmekte zorlanıyor.

Ancak, LCD ekranın ekran boyutu 100 inç sınırını aşmakta zorlanıyor. 100-200 inçlik ekranlar için geleneksel rakipler esas olarak projeksiyon ekranlarıdır—ancak, ince aralıklı LED büyük ekranlar daha parlak “ışık koşulları” altında daha iyi görsel performansa sahiptir.

100-200 inçlik pazarların çoğu, daha iyi aydınlatma koşulları gerektiren konferans odaları, ticari, reklam ve diğer senaryoları içerir.

Ve 100-200 inçlik pazarda, küçük aralıklı LED ekranlar da LCD ekranlarla PPI çözünürlüğünü karşılaştırma ihtiyacıyla karşı karşıyadır.

Çünkü 100-200 inçlik uygulama, 3-7 metrelik veya hatta daha yakın bir izleme mesafesine karşılık gelir. Daha yakın izleme mesafesi, görüntü kalitesi efektini sağlar, ancak aynı zamanda “daha yüksek PPI çözünürlüğü” gerektirir, yani daha küçük bir piksel aralığı gerektirir.

Basitçe söylemek gerekirse, 75-98 inçlik LCD'ler zaten 4K çözünürlüğe ulaştı; 100+ yüksek çözünürlüklü LED ekranların çözünürlüğü çok kötü olamaz.

P0.7 göstergesi, 120 inç+ üzerinde 4K çözünürlük sağlayabilir, bu da tam olarak mevcut ana akım görsel-işitsel uygulamaların çözünürlüğüdür ve 98 inçlik bir LCD'den daha büyüktür.

Bu bağlamda, bir analoji, mevcut ana akım LCD TV'lerin piksel aralığının 0,3 ile 0,57 mm arasında olmasıdır. P0.7 mm'lik küçük aralıklı LED ekran aralığının, LCD monitörlerin uygulama deneyimini daha iyi bağlayabileceği ve 100-200 inçlik daha büyük boyutlarda farklılaştırılmış ürünler sağlayabileceği görülebilir.

Bu nedenle, boyut ve çözünürlük için pazar talebinden, P0.7'nin mikro aralıklı LED ekranlar için gelecek nesil ana akım göstergesi olacağı görülebilir.

Ancak P0.7 100-200 inçlik ekran pazarının geliştirilmesi artık daha iyi fiyatlara ihtiyaç duyuyor. Bu bağlamda, küçük aralıklı LED'ler, deneyimlerin sürekli birikimi ve ürün sürecinin kademeli olarak iyileştirilmesi yoluyla giderek daha fazla sonuç elde ediyor. Özellikle son üç yılda, P0.9 ürünleri üst düzey pazarda belirli bir başarı elde etti ve fiyat yaklaşık %30 düştü. Sektör analistleri, P0.7 ürünlerinin daha önceki P0.9 ürünleriyle aynı fiyatta olmasını bekliyor.

Sektör, önümüzdeki iki yıl içinde, mini LED çipleri vb. dahil olmak üzere LED ekranların yukarı akış endüstriyel zincirinin büyük ölçüde iyileştirileceğini ve ürün teknolojisi ve üretim sürecinin seviyesinin de önemli ölçüde iyileştirileceğini bekliyor. Sektör pazarı, bir fiyat düşüşü olasılığı ile karşı karşıyadır. Bu aynı zamanda yeni nesil “P0.7 aralıklı” ürünlerin düzeni için “elverişli bir zaman”dır.

100-200 inçlik uygulama, endüstri teknolojisini ve maliyet kontrolünü test eden tipik bir “yeni senaryo”dur.

Elbette, farklı şirketler de kendi ürün avantajlarını vurgulamak için ayarlamalar yapacaklardır: örneğin, maliyetleri ve zorlukları azaltmak için, üreticiler biraz daha büyük bir piksel aralığına sahip 136 inçlik 4K ürünler sağlayabilir; veya Samsung The Wall'un 0,63 mm aralık kullandığı gibi daha küçük boyutlu ürünler için 4K çözünürlük sağlayabilir.

P0.7 aralıklı ekranın zorlukları nelerdir?

Daha yüksek maliyet

İlki maliyet. Ancak en büyük zorluk değil.

Bunun nedeni, P0.7mm'nin üst düzey bir ekran olması gerektiği ve önceliği performans olan müşteriler olmasıdır. Bu, tıpkı herhangi bir nesil küçük aralıklı LED ürünlerinin “üst düzey pazara girmesi” ve hızla pazar tanınırlığı kazanması gibidir. Maliyet açısından bakıldığında, P0.7 ekranların başlangıçta üst düzey pazarda genişlemeye başlaması çok zor değil.

Olgunlaşmamış üretim teknolojisi

P1.0'a kıyasla, P0.7'nin birim ekran alanı başına düşen bileşen sayısı iki katına çıkar. Ancak, önceki P0.9-P1.0 ürünleri tarafından biriktirilen teknik deneyimi miras almak mümkün olsa da, bilinmeyen zorluklara karşı yeni zorluklar da gerektirir. Sektör hala P0.7mm ekran ürünlerini gerçekten verimli bir şekilde üretmek için olgun teknolojinin ilk aşamasındadır.

Hafif farklı aralık, standart yok

Maliyet ve üretim süreci teknik zorluklarına ek olarak, P0.7 ürünleri için bir başka zorluk da aralığın standartlaştırılmasının zor olmasıdır.

100-200 inçlik uygulama genellikle bir birleştirme projesi değil, bir “hepsi bir arada ekran”dır, bu da LED büyük ekran şirketlerinin en geleneksel “uygulama boyutu gereksinimlerini” bulması ve bunları teknik yeteneklerle birleştirmesi gerektiği anlamına gelir: 4K çözünürlük, 120 inç, 150 inç, 180 inç, 200 inç ve diğer sabit birim boyutları gibi, ancak piksel aralığı yoğunluğu farklıdır.

Sonuç olarak, görünüşte benzer 110/120/130 inçlik birimlerin, P0.7 aralık standardı ile dalgalanan bir “dinamik olarak ayarlanabilir proses teknolojisi yapısı” kullanması gerekir.

Geleneksel ticari LCD veya projeksiyon tedarikçilerinden doğrudan rekabetle karşı karşıya

Ek olarak, 100-200 inç arasındaki mikro aralıklı LED ekran pazarında, küçük aralıklı LED ekran şirketlerinin de ürünleri olarak geleneksel LCD ticari büyük ekranları kullanan şirketlerin rekabetiyle karşı karşıya kalması gerekir.

Önceki küçük aralıklı LED pazarında, LED büyük ekran şirketleri akranlarıyla rekabet ediyordu, ancak şimdi rekabet kapsamını neredeyse tüm ticari ekran pazarına genişletmeleri gerekiyor. Hatta BOE ve Huaxing Optoelectronics tarafından piyasaya sürülen TFT-MİNİ/MİCOR LED ürünlerinin rekabet baskısıyla karşı karşıya kalması gerekiyor.

İlgili COB Ekran Tedarikçileri

Samsung

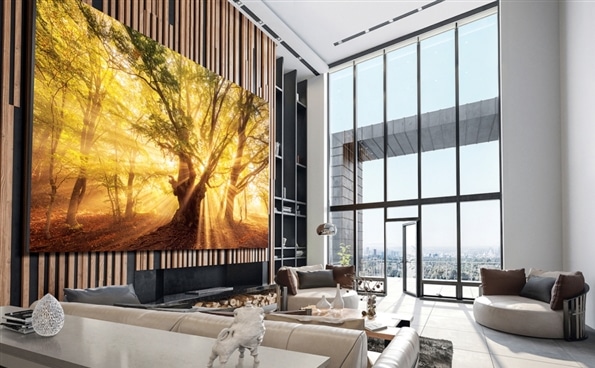

Samsung, 2022'de 110 inçlik 4K Mikro LED TV seti ve 8K 220 inçlik dev ekran dahil olmak üzere yeni The Wall'u piyasaya sürdü.

110 inçlik Mikro LED TV'nin tamamı, tam flip-chip COB paketinde P0.63 ultra küçük piksel modül kartı kullanır. Ekran çözünürlüğü ultra yüksek çözünürlüklü 4K, parlaklık 800 nit ve üzeri ve renk gamı değeri %120'dir. Kalınlık sadece 24,9 mm'dir.

8K 220 inçlik dev ekran, dört adet 4K 110 inçlik panelden oluşur.

The Wall, kendi kendine aydınlatma özelliklerine de sahip olan Mikro LED teknolojisini kullanır. Bu TV'nin tepe parlaklığı 2000 nite ulaşabilir, beyaz ton daha parlak, siyah daha derindir ve doğal renk daha gerçektir. Samsung, 0,63 ve 0,94 olmak üzere iki piksel seçeneği sunmaktadır.

Yenileme hızı 120Hz'e kadar ulaşabilir, HDR10 ve HDR10+'ı destekler ve maksimum parlaklık 2000 nittir. Ek olarak, 2022 The Wall TV'ye yerleşik Mikro AI işlemci, 20 bit renk derinliğini destekler, her saniye içeriği gerçek zamanlı olarak analiz edebilir ve gürültüyü giderirken görüntü ekran kalitesini optimize edebilir.

2018'de Samsung, CES'te “The Wall” adlı dev bir 4K TV tanıttı. Samsung'un en son MicroLED ekran teknolojisine dayanan, 146 inçe kadar ölçülür ve sinema salonları için tasarlanmıştır. En büyük özelliği 146 inçlik Micro LED ekran değil, “modülerlik”tir.

Leyard

30 Haziran 2022'de, Leyard'ın yeni ürün küresel lansman konferansı, resmi olarak “Lead Black Diamond” serisi Mikro LED teknolojisini ve yeni ürünlerini yayınladı.

Dünyanın önde gelen Leyard Black Diamond Diamond serisi ürünleri, en gelişmiş Mikro LED ekran teknolojisini uygular. Ürünler, P0.9-P1.8 yeni ürünlerinin yanı sıra P1.0'ın altındaki Nin1 Mikro LED ekran ürünlerini kapsayarak, %80 iç mekan Küçük aralıklı ürünleri kapsar.

Bu ürün serisi, yüksek kararlılık ve yüksek güvenilirliğe (tırtıllar sorununu çözmek için) sahip en gelişmiş Mikro LED tam flip-chip ve paketleme teknolojisini benimser, kontrast 3 kat, parlaklık 1,5 kat artırılır, homojenlik daha iyidir ve enerji Daha düşük tüketim ve daha yüksek maliyet performansı (altın tel lambaların fiyatına yakın) gibi kapsamlı teknoloji ve ürün avantajları.

Aynı zamanda, Leyard, mikro aralıklı P1.0'ın altındaki devasa transfer maliyetinin darboğazını başarıyla aşarak, son derece yüksek maliyet performansına sahip Mikro LED ekran ürünlerini piyasaya sürdü ve Mikro LED ürün hattını üst düzey uygulamalardan kapsayıcı pazara (mikro aralıktan küçük aralığa, İç mekandan dış mekana) iterek ürünün kapsamlı bir şekilde kapsanmasını sağladı. Gelecekte, COG, POG ve MiP ürünleri de sizinle buluşacak.

Verim iyileştirme, sorunsuz endüstriyel zincir, artan kanal tanıtımı, artan marka tanınırlığı ve küresel üreticilerin ortak tanıtımı gibi çoklu faktörlerin etkisi altında, Leyard Mikro LED sanayileşmesi hızlandı, seri üretim verimliliği önemli ölçüde iyileşti ve ürün maliyeti Keskin bir düşüş, fiyat savaşı modelini kırıyor.

Cedar

8 Haziran 2022'de Cedar Electronics, Guangzhou'da dünyanın ilk tam flip-chip COB sihirli kristal serisi ürünlerini ve dünya standartlarında obsidyen serisi ürünlerini piyasaya sürdü.
Bu konferans, flip-chip COB'nin en son teknolojik başarılarını bir araya getirdi ve Cedar Electronics tarafından piyasaya sürülen yeni güçlü yeni ürünler, phantom serisi ve obsidyen serisi dahil olmak üzere hepsi tanıtıldı – 75 inç 4K Mini LED doğrudan ekran süper TV, 55 inç standart ekran çözünürlüğü 4*4 ekleme ekranları, 130 inç 4K akıllı konferans hepsi bir arada makine, 138 inç 4K akıllı dokunmatik hepsi bir arada ekran, yeni obsidyen 0,9 mm aralıklı 2K ekran vb.

Phantom serisi, Cedar Electronics tarafından “yeşil ultra yüksek çözünürlüklü” ekran alanında piyasaya sürülen bir amiral gemisi üründür. Bir dizi güvenilir tasarımı entegre eder, büyük boyutlu bir ışık yayan çip benimser ve yüzey ışık kaynağı ekranına sahiptir, bu da ışık radyasyonunu etkili bir şekilde azaltır ve moiré'yi bastırır. . Bu ürün serisi dört ürün formuna sahiptir: LED 55 inç, 60 inç, 65 inç standart ekran ünitesi, 4K konferans hepsi bir arada makine, 4K süper TV ve standart ekran paneli. Ve “piksel çoğaltma” teknolojisi, kullanıcılara daha zengin görüntü bilgileri sunabilir, içerik algılama deneyimini büyük ölçüde iyileştirebilir ve yalın üretim yoluyla kapsamlı maliyetlerin hassas kontrolünü sağlayabilir. Şu anda, Phantom serisi P0.4-P1.2 mikro aralıklı COB seri üretimi ve tedariki, 4K/8K ultra yüksek çözünürlüklü kapsama alanı ve daha yüksek çözünürlüklü genişleme, 55 inç-330 inç tam boyutlu düzen elde etti, ürün piyasaya sürüldü Xida Electronics'in endüstrinin önünde “mikro aralıklı ultra yüksek çözünürlüklü ürünler”in seri üretim aşamasına girdiği anlamına geliyor.

LEDMan

Ledman, 2021'de ev kullanımı için uygun 110 inç/138 inç Ledman dev ekran serisi ürünlerini piyasaya sürdü ve 2022'de 163 inçlik ürünleri piyasaya sürerek, Mikro LED tüketici sınıfı ev ekran izini aktif olarak konuşlandırdı.

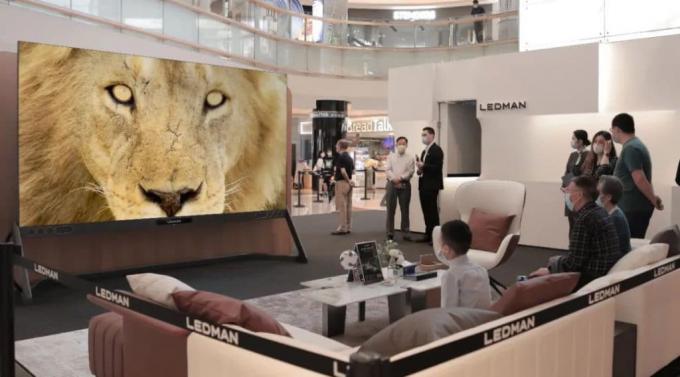

16 Nisan 2022'de Ledman, 138 inç ve 165 inç ultra yüksek çözünürlüklü dev ekran ürünlerini Yitian Holiday Plaza, OCT, Nanshan Bölgesi, Shenzhen'e getirdi. Bu aynı zamanda LEDMAN'ın dev ekran çevrimdışı pop-up mağazasının dünyanın ilk sergisidir.
